Dış Mekan Prizleri İçin Hangi Boyutta Kablo

En yaygın ev tipi dış mekan priz kurulumları için yalnızca üç standart öneri: 2,5 mm ² üç damarlı SWA kablosu kullanın ve radyal bir devre almak için 16A veya 20A devre kesici ile işbirliği yapın. Çim biçme makineleri veya yüksek basınçlı temizleyiciler gibi yüksek güçlü ekipmanların normal çalışmasını sağlamak için temel oluşturur ve aynı zamanda 30 ila 40 metrelik normal bahçe mesafesi içindeki basınç düşüşünü etkili bir şekilde kontrol edebilir. Mevcut bir halka devreden sigortalı bir dal bağlasanız bile, BS 7671 kablolama spesifikasyonunu karşılamak için 2,5 mm ² alt çizgidir. Eğer 50 metreden daha uzun mesafeli kablolama ile karşı karşıyaysanız veya dış mekan mutfakları gibi yüksek yüklü projelere girmek istiyorsanız, kabloları 4 mm'ye yükseltmelisiniz, aksi takdirde voltaj düşüşü 5%'yi aştığında, ekipmanın performansı büyük ölçüde azalacaktır. Unutmayın, güç kaynağı ucu RCD ile korunmalı ve kablo 450 mm ila 600 mm derinliğe gömülmeli ve insanların gelecekte toprağı çevirirken büyük kazalara neden olacak bir kürekle aşağı inmelerini önlemek için üzerine bir uyarı kemeri döşenmelidir.

Neden 2,5mm² SWA Kablo Gereklidir

2,5 mm ² SWA seçimine kafayı vurarak karar verilmez, mekanik güç ve elektrik verimliliği arasında bir denge bulmaktır. Dış ortam, iç ortamdan çok daha serttir ve sıcaklık farklılıkları, nem ve çeşitli fiziksel şoklar olağandır. Çelik tel zırhlı kablolar, yaygın iç mekan kablolarında bulunmayan son derece güçlü bir koruyucu kabuk sağlar. Bu “zırh” sadece bahçe aletlerinin veya jeolojik değişikliklerin kazara dahili iletkenlere zarar vermesini önlemekle kalmaz, aynı zamanda kendi içinde ikincil bir topraklama yolu görevi görür. Dış mekan güç dağıtımında, bu çoklu koruma mutlak bir temel güvenlik garantisidir.

Yük Kapasitesi ve Devre Koruması

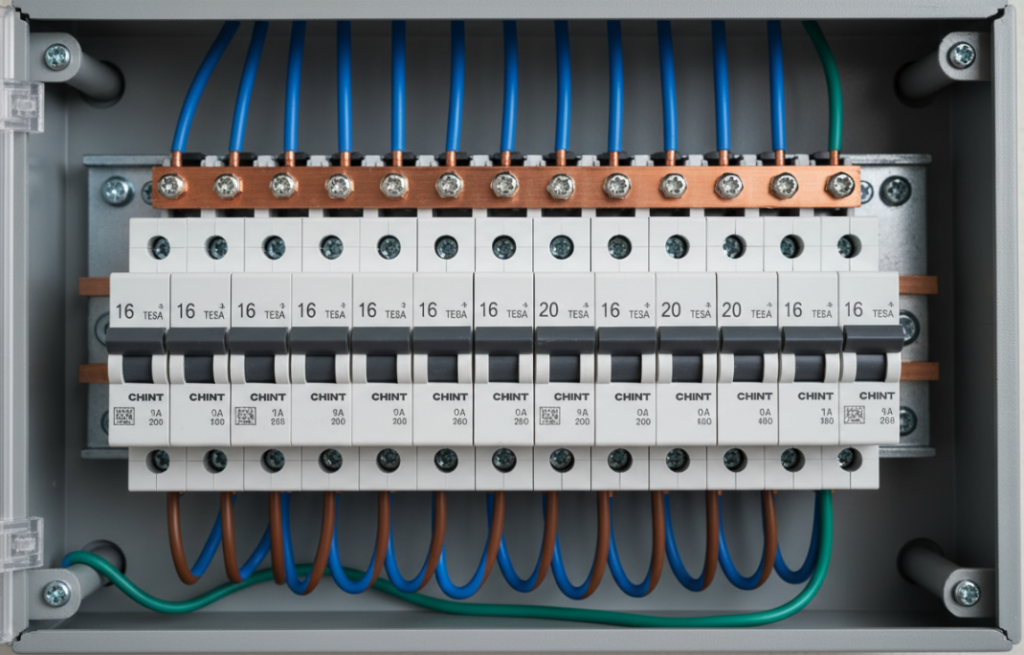

2,5 mm ² kablo, 16A veya 20A devre kesici tarafından sağlanan akımı güvenli bir şekilde taşıma kapasitesine sahiptir. Bu yapılandırma, aşırı akım veya prizlerden birinde cihaz arızası olması durumunda, kablo aşırı ısınmadan ve alev almadan önce devrenin anında açılmasını sağlar. Endüstriyel güvenilirliğin peşindeyseniz, MCB ve RCD 2'nin işlevlerini bir araya getiren ve hem aşırı yükü hem de sızıntıyı kavrayabilen, endişesiz ve güvenli olan RCBO kullanın.

Uzun Mesafeli Kablolamada Gerilim Düşümü Sorununu Çözün

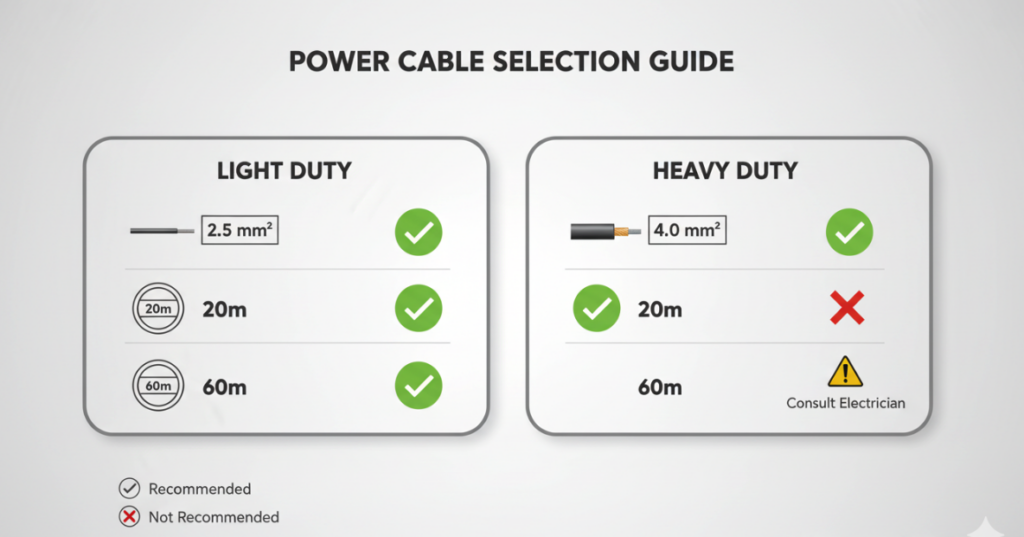

Tel çapını seçerken, acemiler tarafından en kolay gözden kaçırılan çukur basınç düşüşüdür. Akım iletkende ne kadar uzağa giderse, direnç nedeniyle o kadar fazla ısı kaybedilir. 30 ila 40 metre aralığında, 2,5 mm ² hat, spesifikasyonun 5%'si dahilinde voltaj dalgalanmasını kontrol edebilir. Mesafe 50 metreyi geçtiğinde, 2.5mm ² kablonun direnci gücünü göstermeye başlayacak ve yüksek güçlü makineler yetersiz güçle bağlanabilecektir. Bu özel durumda, voltajın sabit olmasını ve ekipmanın en iyi durumda çalışmasını sağlamak için doğrudan 4mm ² hattının değiştirilmesini talep edeceğim.

BS 7671 ve Güvenlik Standartlarına Uyum

İster yeni bir radyal devre isterse mevcut ring devresinden bağlanan bir branşman devresi olsun, BS 7671 kablolama standardını kırmak zorunludur. Kablonun kesit alanı, beklenen yükü güvenli bir şekilde taşımak için minimum düzeyde olmalıdır. Dış mekan prizlerinin RCD korumasından asla ödün verilmemelidir. Dış mekanlarda insanlar genellikle doğrudan toprakla temas eder, sızıntı durumunda RCD güç kaynağını milisaniyeler içinde kesebilir.

Katgüt Gömme Derinliği ve Fiziksel Önlemler

Bir dış mekan güç sisteminin ne kadar uzun süre dayanabileceği büyük ölçüde çukuru ne kadar iyi kazdığınıza bağlıdır. Uyumluluk ve felaketlerin önlenmesi için SWA kabloları 450 mm ila 600 mm derinliğe gömülmelidir. Bu derinlikte, sıradan bahçe faaliyetleri tarafından neredeyse hiç dokunulmaz. Kablonun yaklaşık 150 mm üzerine bir kat daha güç uyarı bandı döşenmelidir. Bu, sonraki nesiller için bir “ültimatom” bırakmakla eşdeğerdir. İleride birileri kazı yapacak olursa, kabloyu doğrudan kesmemek için bandı gördüklerinde hemen durabilirler.

Doğru kablo özelliklerini seçtiğiniz ve bu kurulum standartlarını sıkı bir şekilde uyguladığınız sürece, yalnızca ev güvenliği ihtiyaçlarını karşılamakla kalmayıp aynı zamanda endüstriyel kayıplara da dayanabilecek bir dış mekan güç kaynağı şeması elde etmek zor değildir.
